Cách dụng cụ vạch dấu sắt trong gia công nguội
Kỹ thuật vạch dấu là quá trình xác định hình dáng, kích thước và vị trí của bề mặt cần gia công trong quá trình gia công nguội trên chi tiết phôi. Trong quá trình này, cần các công cụ lấy dấu sắt như: Compa vạch dấu, bút lấy dấu sơn, thước kẻ

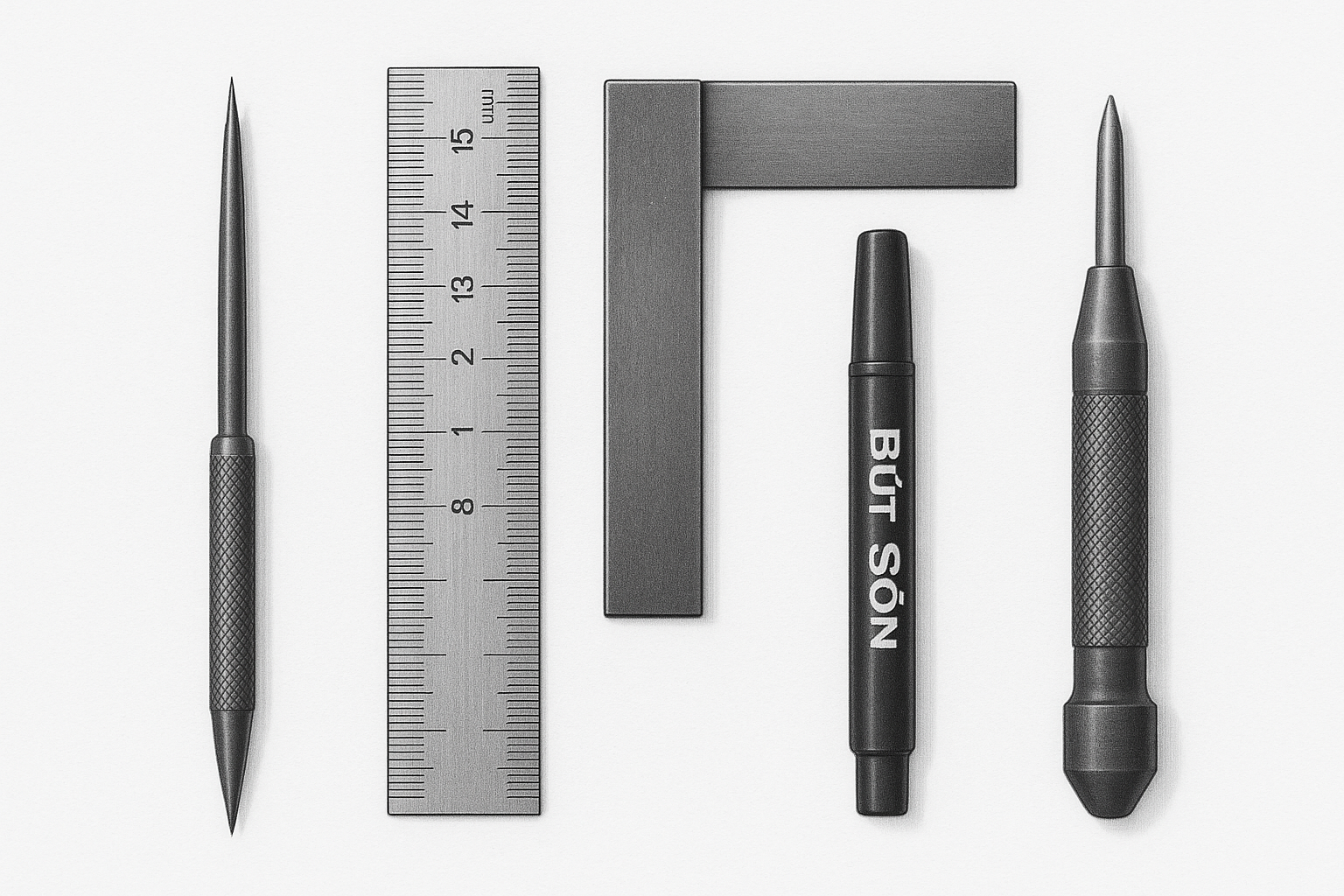

Người ta có 2 phương pháp vạch dấu là vẽ trực tiếp và chép hình từ chi tiết mẫu. Để quá trình vạch dấu tốt người ta có các dụng cụ đo như thước lá thước cuộn, ê kê , thước đo góc..., các dụng cụ vạch dấu thép tiêu biểu trong gia công nguội là:
- Bàn máp (bàn rà) : Bàn máp là bàn đá hoa cương, nó có bề mặt phẳng, dùng làm chuẩn để xác định độ cao, vạch dấu, kiểm tra độ thẳng, độ phẳng của chi tiết gia công. Trong các xưởng cơ khí người ta dùng bàn máp bằng gang được mài và cạo phẳng.
- Khối V: Trong gia công cũng như trong vạch dấu, đối với chi tiết có dạng tròn xoay, nếu đặt trên mặt phẳng (như bàn máp) sẽ làm vị trí của chi tiết không ổn định. Chính vì vậy định vị chi tiết gia công và khi vạch dấu người ta dùng dụng cụ gá đặt là khối V.
- Compa vạch dấu: Là com pa có mũi bằng thép cứng hoặc volfram
- Mũi vạch dấu: Mũi vạch là một cây bút bằng thép tôi cứng dùng để vạch các đường, và mặt cần gia công trên phôi (chi tiết).
- Cỡ vạch dấu : Cỡ vạch chính là mũi vạch được gá lên một giá đỡ, và cỡ vạch dùng để kết hợp với bàn máp giúp vạch dấu những đường nằm ngang.
- Cữ vạch dấu: Dụng cụ vạch dấu có thể xác định chính xác khoảng cách , độ dài
- Mũi đột – Búa: Sau khi xác định các đường vạch dấu, và mặt cần gia công trên phôi thì các vết vạch đó có thể bị mất, mài mòn trong quá trình gia công hay do chạm tay vào, để lưu lại các vết đã vạch này lên chi tiết bền vững người thợ gia công dùng mũi đột và búa. Mũi đột có kết cấu tương tự như lưỡi đục, nhưng nó có lưỡi cắt là một mũi nhọn.
- Ê ke định tâm – côn định tâm: Dụng cụ dùng để xác định tâm của các bề mặt tròn.
- Bút sơn: Bút lấy dấu băng sơn khó phai
Trình tự vạch dấu
Chuẩn bị bề mặt vạch dấu.
Với các vật liệu gia công cơ khí thông thường có bề mặt rất cứng vì vậy rất khó để lại các vết khi vạch. Để làm nổi rỏ vác vết vạch này người ta cần bôi lên bề mặt cần vạch dấu một lớp bột màu, thường sử dụng như sơn, vôi quét tường, phấn viết bảng ngâm nước.

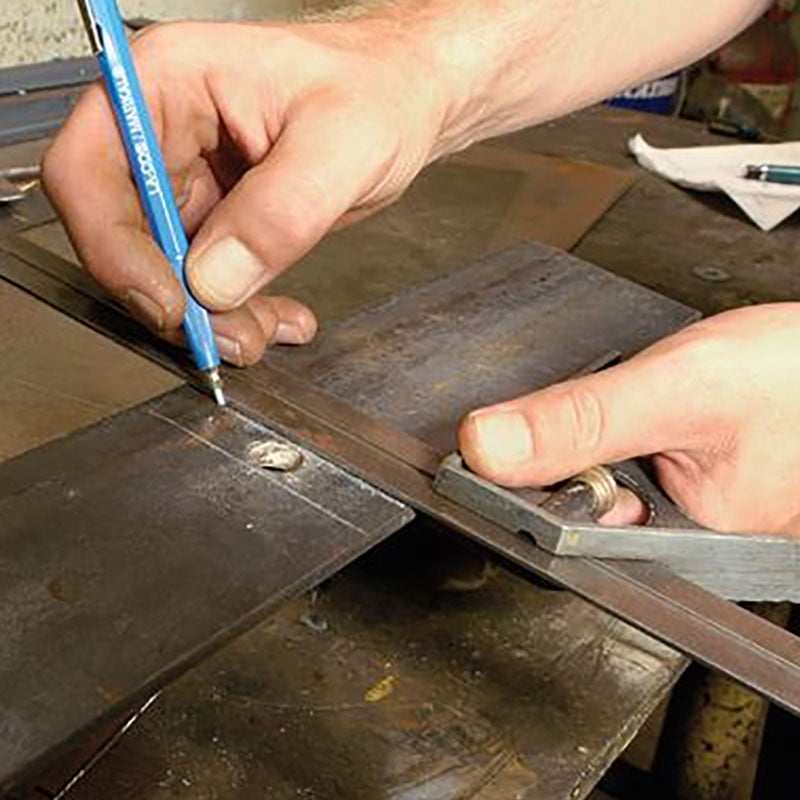

Thực hiện vạch dấu.
Dùng các dụng cụ đo và dụng cụ vạch dấu để thể hiện bề mặt cần gia công với tỉ lệ 1:1
Đột dấu
Các vết vạch dấu rất dễ bị mất trong quá trình vận chuyển, gá kẹp và cắt. Để lưu lại lâu dài người ta dùng mũi đột, đột những điểm dọc theo các đường vạch dấu.
